機械原理與機械創新設計實訓室系列
精密組合夾具
（1）提供企業真實加工件圖紙、工藝文件、實訓教材和教學視頻文件（微課）等教學資源。（2）企業工裝夾具真實案例，實訓效果更佳。采用企業真實加工典型實用案例，使學生提前熟悉企業加工真實流程和環境，掌握工裝夾具實際技能，使實訓效果更佳。（3）同一零件，多道工序裝夾典型結構，實訓更系統。同一零件，多道工序的裝夾結構，使學生能夠?qū)W習到零件不同工序的裝夾和定位方式，及了解不同夾具的不同功能。（4）工裝夾具虛擬仿

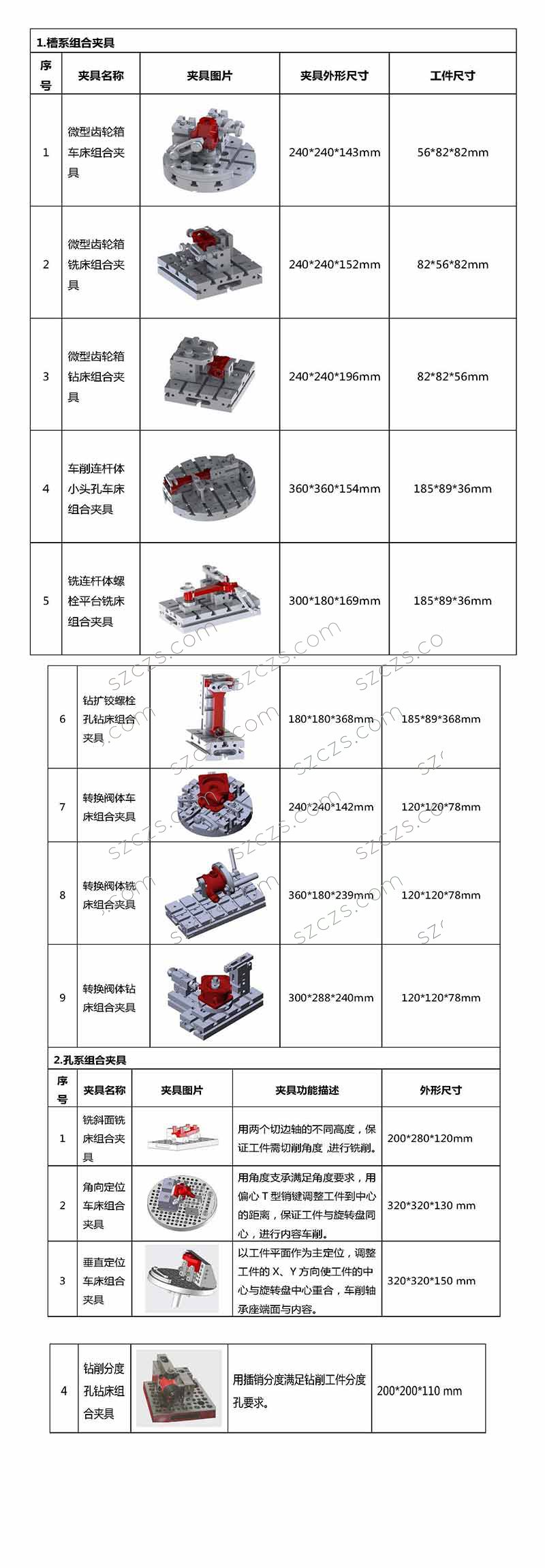

1）每套夾具均為工業典型夾具，可與機床配套使用。
2）組合夾具包含基礎件、定位件、夾緊件等零部件，可反復拆裝，可根據需要進行組合，組裝后夾具可滿足零件實際加工。
★3）組合夾具每套夾具必須帶裝夾工件。
★4）基礎件材質為：20CrMnTi或40Cr等合金鋼，表面的硬度為58～62HRC，內部硬度35HRC，滲碳、淬火熱處理，有足夠的強度、韌性、耐磨性；有足夠的強度、韌性、耐磨性。定位件的定位面硬度為不低于58HRC，內部硬度35HRC，滲碳、淬火熱處理，有足夠的強度、韌性、耐磨性。夾緊件硬度不低于30HRC，有足夠的強度、韌性、耐磨性。
5）組合夾具調整精度為：
6）元件表面粗糙度為Ra0.4 或Ra0.8，各工作表面的平行度、垂直度、傾斜度為GB1184-84的4級。
★7）每套夾具提供三維裝配圖，提供組合夾具元件三維模型庫，可實現虛擬裝配。
★8）須提供每套組合夾具真實產品圖片。
★9）須提供每套夾具實訓指導書。
